Microcontroladores CMOS de 8 bits, 18 pinos, com Tecnologia nanoWatt e Base Flash

Tradução: Maria Elisa - Assessoria em Inglês e Alemão

Revisão: Renato Kodaira

CPU RISC de alta performance:

• Velocidades de operação de corrente contínua a 20 MHz
• Capacidade de interrupção
• Pilha de hardware com 8 níveis de profundidade
• Modos de endereçamento: Direto, Indireto e Relativo
• 35 instruções com palavra única:
  • Todas as instruções de ciclo único, exceto instruções de desvio

Características Especiais do Microcontrolador:

• Opções de oscilador interno e externo:
  • Oscilador de precisão interno de 4 MHz, com calibração de fábrica de mais ou menos 1%
  • Oscilador de baixa energia interno de 48 kHz
  • Suporte para oscilador externo e cristais ressonadores
• Modo de hibernação para economia de energia
• Pull-ups fracos programáveis na PORTB
• Pino de reinicialização/ entrada multiplexado
• Temporizador cão-de-guarda com oscilador independente, para operação confiável.
• Programação em baixa tensão
• Programação Serial "In Circuit" ^TM (através de dois pinos)
• Proteção do código do programa
• Reinicialização de brown-out
• Reinicialização de power-on
• Temporizador de Ativação e Temporizador de inicialização do oscilador
• Ampla faixa de tensão de operação (2,0 - 5,5 V)
• Faixa de temperatura industrial e estendida
• Célula Flash/ EEPROM de alta resistência
  • resistência de 100.000 regravações da memória Flash
  • resistência de 1.000.000 de regravações da memória EEPROM
  • Retenção dos dados por 40 anos

Características de Baixa Energia:

• Corrente de standby:
  • 100 nA @ 2.0 V, típica
• Corrente de operação:
  • 12 μA @ 32 kHz, 2.0 V, típica
  • 120 μA @ 1 MHz, 2.0 V, típica
• Corrente do temporizador cão-de-guarda:
  • 1 μA @ 2.0 V, típica
• Corrente do oscilador do Timer1 :
  • 1,2 μA @ 32 kHz, 2.0 V, típica
• Corrente do oscilador interno de duas velocidades:
  • Tempo de execução selecionável entre 4 MHz e 4 kHz
  • 4 microssegundos para despertar da hibernação, 3.0 V, típico

Características dos Periféricos:

• 16 pinos de entrada e saída com controle individual de direção
• Sink/source de alta corrente para ativação direta de LED
• Módulo comparador analógico com:
  • Dois comparadores analógicos
  • Módulo programável de referência de tensão on-chip
  • Referência selecionável entre interna ou externa
  • Saídas dos comparadores acessíveis externamente
• Timer0: Temporizador/contador de 8 bits, com um pré-scaler programável de 8 bits
• Timer1: Temporizador/contador de 16 bits, com capacidade externa de cristal/clock
• Timer2: Temporizador/contador de 8 bits, com registro de período de 8 bits, pré-scaler e pós-scaler
• Módulo de Captura, Comparação e Modulação por Largura de Pulso (PWM):
  • Captura/ Comparação de 16 bits
  • PWM de 10 bits
• Receptor/Transmissor Síncrono/Assíncrono Universal (USART/SCI) endereçável.

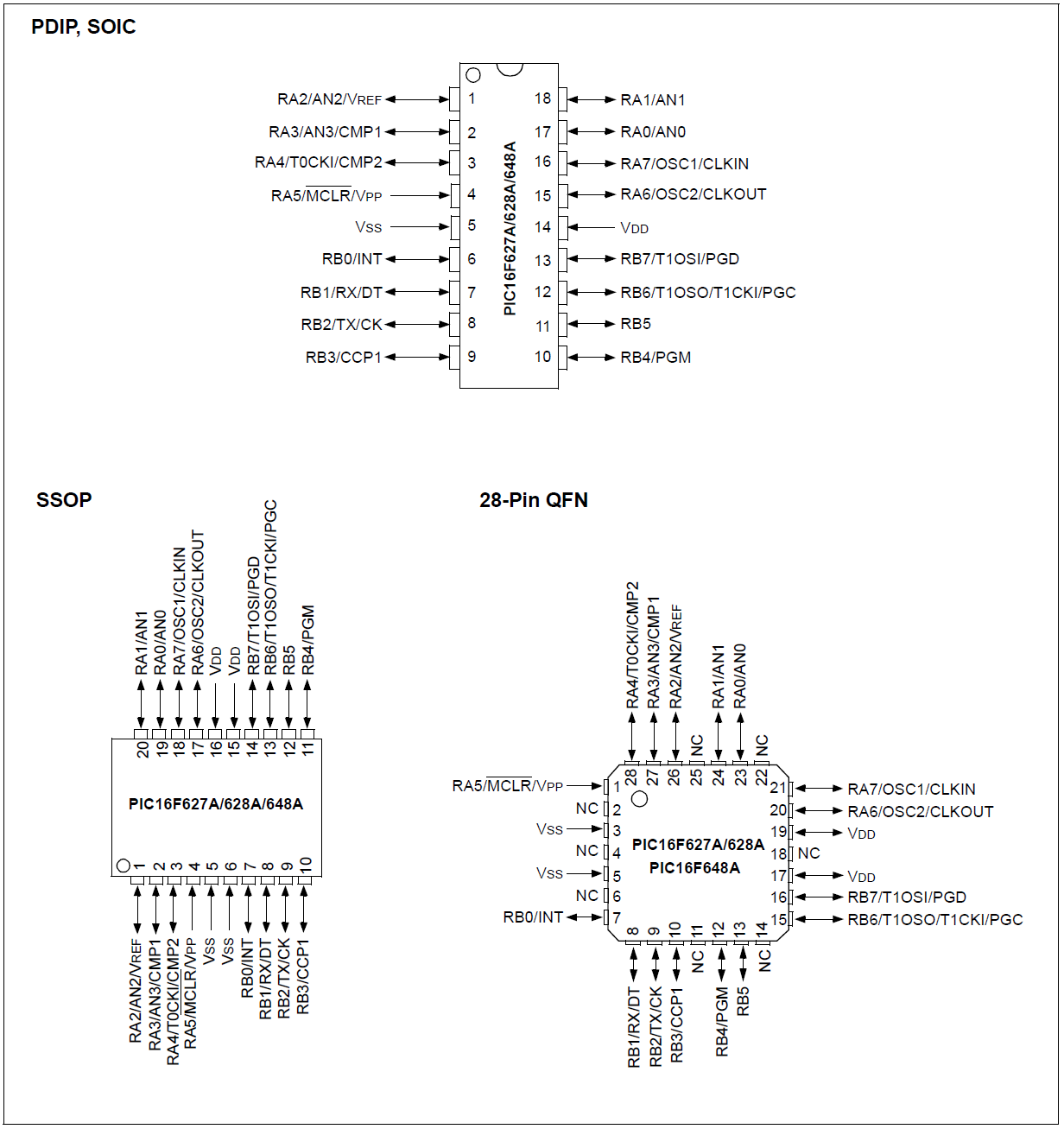

Diagramas de Pinos
